Sensore ad alta temperatura ad alta temperatura di pressione di pressione di olio dell'OEM APT211 200C sensor/250C per la misurazione di pressione del vapore
Sensore di pressione di olio ad alta temperatura di APT211 200C
Il sensore di pressione di olio ad alta temperatura di APT211 200C è adatto per le temperature di media fino a 200°C. La pressione ha agito sul diaframma è trasmessa su silicio importato o la percezione dello zaffiro muore attraverso l'aletta di irradiamento. L'aletta di irradiamento ha potuto fare diminuire l'alta temperatura di media vicino alla temperatura dell'ambiente dal ventila la funzione di dissipazione di calore. Questa progettazione non solo non ha bisogno dei dispositivi di raffreddamento supplementari (per esempio dispositivo di raffreddamento ad acqua), ma anche capace di utilizzare pienamente i vantaggi della prestazione del sensore Piezo-elettrico-resistente di pressione. L'alto PWB preciso integrato amplifica il segnale del sensore in tensione o il segnale corrente collegato per fare pressione su proporzionalmente. L'intero trasmettitore è costruzione, la protezione IP65 e buono saldati pieni.
Specificazione del sensore di pressione di olio ad alta temperatura:
|
Modello: |
Sensore di pressione di olio ad alta temperatura di HPT200-HT 200C |
||||
|
Campo di pressione: |
-1-0-1 Antivari ..... 2000 Antivari facoltativi |
||||
|
Tipo di pressione: |
Pressione relativa; Pressione assoluta; Pressione relativa sigillata facoltativa. |
||||
|
Accuratezza: |
≤ ±1%F.S |
||||
|
|
≤ ±0.5%F.S |
||||
|
Portata di lavoro di temperatura: |
-10℃-125℃ (tipo di A) O -60℃~200℃ (tipo B) |
||||
|
Impiegati ambientali: |
0-85℃ (tipo di A) o -20℃~100℃ (tipo B) |
||||
|
Dispositivo di raffreddamento: |
Con il dispositivo di raffreddamento per ℃ massimo 125; Con il dispositivo di raffreddamento per ℃ massimo 200 facoltativo |
||||
|
Impiegati di stoccaggio: |
-20℃~125℃ |
||||
|
Compensazione di temperatura: |
0-85 grado C (tipo di A) O 0℃~100℃ (tipo B) |
||||
|
Compatibile medio: |
Compatibile con acciaio inossidabile 316L o acciaio inossidabile 1Cr18Ni9Ti |
||||
|
Cavo elettronico: |
2 cavi |
3/4 dei cavi |
|||
|
Uscita: |
4~20mA |
0~10mA |
0~5V |
1~5V |
0.5~4.5V logometrico |
|
Alimentazione elettrica: |
UNA CC DI 12~36 V |
CC 12~36V |
UNA CC DI 12~36 V |
UNA CC DI 12~36 V |
5Vdc |
|
Collegamento elettronico: |
Perni terminali Box4 di Hirschman di BACCANO e IP65. |
||||
|
Direttamente 2 metri cablano IP67 facoltativo. |
|||||
|
Lunghezza di cavo: |
2 metri o tramite su misura. |
||||
|
Collegamento trattato di pressione: |
G1/4 “maschio, 1/4" “NPT maschio, 1/2” “NPT femminile |
||||
|
G1/2 “; G3/4” “facoltativo maschio. (tramite su misura) |
|||||
|
Prova dell'acqua: |
IP65 |
||||
|
Tempo di reazione: |
≤1ms |
||||

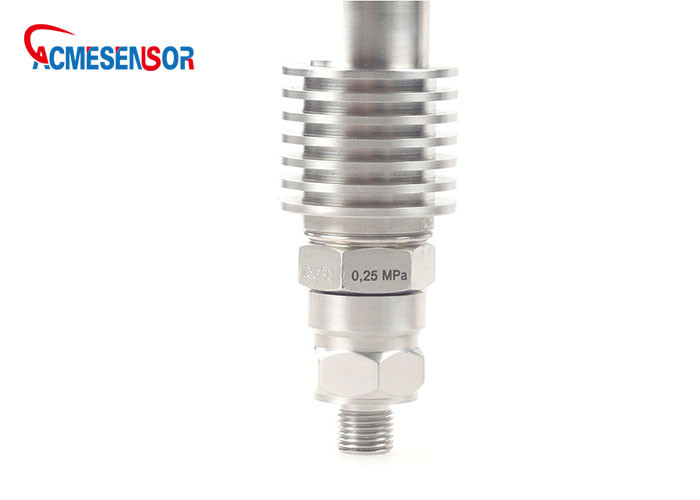

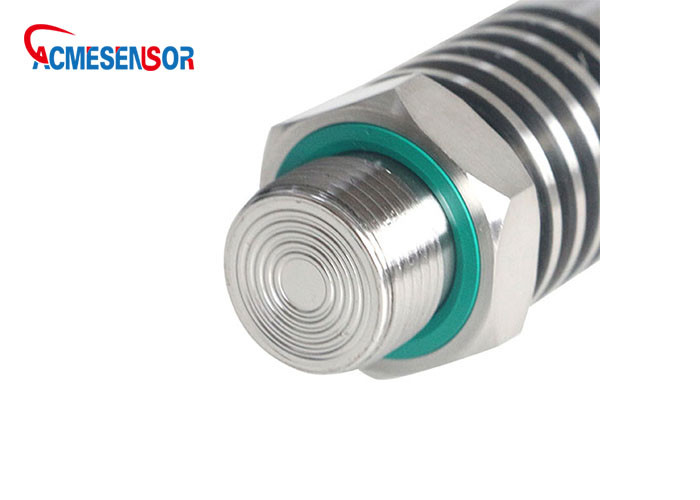

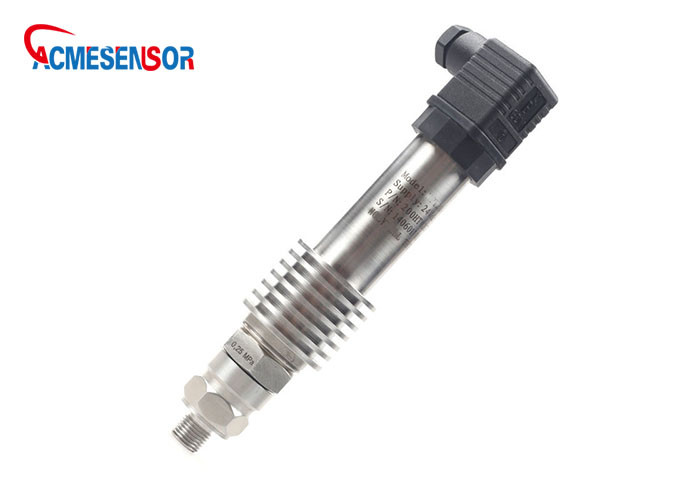

Dettagli del sensore di pressione di olio ad alta temperatura:
Guida di ordine del sensore di pressione APT211:
Nell'ordine per raccomandarvi il sensore più adatto, prego ci mostra le informazioni necessarie seguenti secondo la vostra situazione pratica.
1.What è il vostro medium? Acqua, o altra.
temperatura 2.Working? -30°C~85°C o altro
gamma 3.Pressure? 0~100bar o altro
segnale 4.Output? 4-20mA, 0-5V o altro
collegamento 5.Electronic? Cavo fisso, vite sigillata da ordine
